• 德国KD裂纹测深仪RMG4015

     德国KD公司致力于研发和制造无损检测产品65年，裂纹测深方面40年经验，弥补了传统仪器的不足，现有专利：DE3828552C2，中国设有售后服务中心，维修无后顾之忧。



        RMG4015裂纹测深仪的测量原理：

　　RMG 4015使用交流电位差的方法： 在设备左右探针上加上一个已知电压的交流.当探针和带裂纹的工件接触时, 就会有电压降, 通过对这个电压降, 就可测量出裂纹的深度. 但是测量的前提是: 被测工件在测量范围内必须有导电和导磁的特性, 并且被测裂纹附近的材料特性必须是稳定的, 测量时裂纹周围不可以触摸.裂纹的宽度对测量的数值几乎不产生影响 (如左图)。 在测量斜裂纹时， 仪器的测量电流频率沿着裂纹的走向下降， 从而延伸到整个工件.根据左右电极不同的电压降，计算裂纹的倾角 (如右图)：



　　                             普通裂纹深度的测量                                 斜裂纹角度和深度的确定

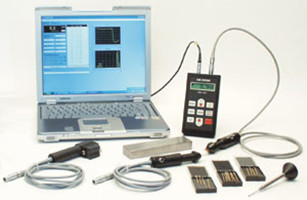

      检测报告可通过RS232串口线从小型打印机（可按附件提供）打印，也可使仪器同PC通信（通过STATWIN 2002软件）。此PC须使用Windows操作系统，这样不仅可以获得测量值，而且可提供数据管理和图表显示。此外，也可新建检测报告或其他文件。


         RMG4015裂纹测深仪的特性：

　　1.可测量铁质材料、奥氏体钢工件，同时可用于铜、黄铜、铝和其它非铁质材料。

　　2.仪器采用交流电， 利用交流电的趋肤效应, 由于电流在工件表面的涡流不同, 从而测量出裂纹的大小。

　　3.由于仪器使用较低的脉冲电流， 在测量时不易产生接触电火花， 对检测结果不会有任何影响。

　　4.既可测普通裂纹，也可以测量斜裂纹

　　5.不使用工具就可更换触针：磨损后，从探头的导向筒中拔出触针并更换



                                                              可替换、镀金的触针

        RMG4015裂纹测深仪的技术参数：

　　测量对象: 电导体材料的表面裂纹的深度

　　测量原理: 电位探头

　　尺寸: 83 X 151 X 35 mm

　　电源: 2 X 1.5 V

　　连续工作时间: 11.5小时

　　数据存储: 处理3850个测量结果，存储300个独立数据

　　测量范围: 0...99.9mm

　　测量波动: Fe: 13%, N-Fe: <25%, 铁的重复性: +/- 0.1mm

　　串口线： RS232, 4800 波特

　　温度条件: 测量在0-45度范围内，存储在-20-60度范围内

         RMG4015提供了多种校准方法：

        最简单的校准方法就是在工件没有裂纹的地方做一个对比测量。通过这样的比较,可以得到非常精确的测量结果.通过多点多次的比较测量, 最后得到准确的测量范围和测量结果。

　　探头中内置电路包含一个前置放大器。这样，测量信号可以安全传送给仪器，另外，记忆单元置于探头内部。它存储独立的探头数据和材料特性。

　　                                                               集成的电路: 前置放大器和特征

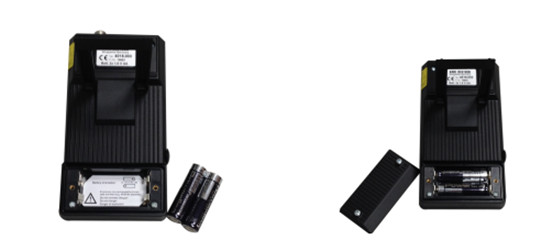

　　设备使用标准5号电池，更加方便于携带到现场使用。

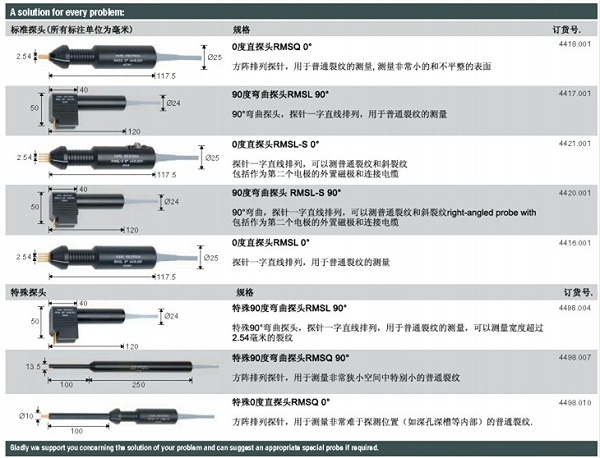

　   多种规格探头选择：

RMG4015裂纹测深仪的标准配置：

　　裂纹测深仪 RMG 4015 主机

　　0°探头RMSQ0° （探针方阵排列）

　　标准试块(0-10mm裂纹)

　　标准探针 8支

　　2节5号电池

　　说明书和出厂报告
