东日数据传输扭力扳手CEM3-G-WF，型号为CEM100N3X15D-G-WF，带无线LAN通信功能的数字式扭力扳手，全长384mm，支持2.4GHz和5GHz双频段，在不能使用2.4GHz的工作环境中可以使用5GHz；不仅可以直接连接无线LAN接入点，还可以直接连接平板终端；适用于需要记录和管理紧固检查数据的检查工作，如加拧扭矩检测等。
东日数据传输扭力扳手CEM3-G-WF，型号为CEM100N3X15D-G-WF，带无线LAN通信功能的数字式扭力扳手，全长384mm，支持2.4GHz和5GHz双频段，在不能使用2.4GHz的工作环境中可以使用5GHz；不仅可以直接连接无线LAN接入点，还可以直接连接平板终端；适用于需要记录和管理紧固检查数据的检查工作，如加拧扭矩检测等。

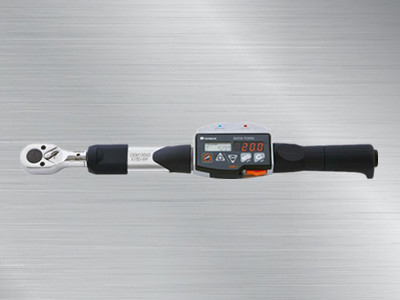

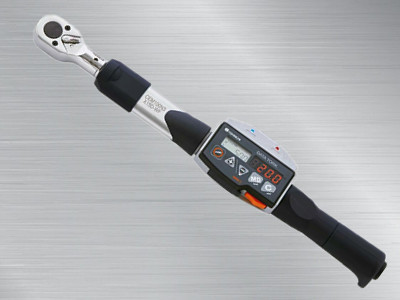

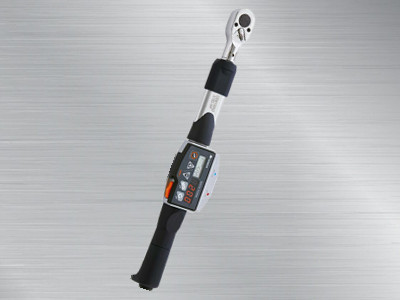

东日数据传输扭力扳手CEM100N3X15D-G-WF
CEM100N3X15D-G-WF扭力扳手
东日数据传输扭力扳手
产品特点：
1.数字式扭力扳手，搭载了符合IEEE802.11国际标准的无线LAN通信功能。
2.本产品支持2.4GHz和5GHz双频段，在不能使用2.4GHz的工作环境中可以使用5GHz。
3.根据工作情况，可以选择“检查模式”和“紧固模式”。
4.不仅可以直接连接无线LAN接入点，还可以直接连接平板终端。
5.截至2019年3月，认证的无线电标准有TELEC（日本）、FCC（美国）、IC（加拿大）和SRRC（中国）。
适用范围:
1.需要记录和管理紧固数据的紧固作业。
2.需要记录和管理紧固检查数据的检查工作，如加拧扭矩检测等。
规格：
精度 ±1%
|
型号 |
CEM10N3X8D-G-WF |
CEM20N3X10D-G-WF |
CEM50N3X12D-G-WF |
CEM100N3X15D-G-WF |
||
|
扭矩范围[N･m] |
MIN.～MAX. |
2～10 |
4～20 |
10～50 |
20～100 |
|
|
1 DIGIT |
0.01 |
0.02 |
0.05 |
0.1 |
||
|
扭矩范围[kgf･cm] |
MIN.～MAX. |
20～100 |
40～200 |
100～500 |
200～1000 |
|
|
1 DIGIT |
0.1 |
0.2 |
0.5 |
1 |
||
|
扭矩范围[kgf･m] |
MIN.～MAX. |
0.2～1 |
0.4～2 |
1～5 |
2～10 |
|
|
1 DIGIT |
0.001 |
0.002 |
0.005 |
0.01 |
||
|
扭矩范围[lbf･in] |
MIN.～MAX. |
20～90 |
36～180 |
100～440 |
200～880 |
|
|
1 DIGIT |
0.1 |
0.2 |
0.5 |
1 |
||
|
扭矩范围[lbf･ft] |
MIN.～MAX. |
1.5～7.3 |
3～14.5 |
7.5～36 |
15～73 |
|
|
1 DIGIT |
0.01 |
0.02 |
0.05 |
0.1 |
||
|
尺寸[mm] |
全长 |
L’ |
212 |
214 |
282 |
384 |
|
重量[kg] |
0.54 |
0.55 |
0.66 |
0.71 |
精度 ±1%
|
型号 |
CEM200N3X19D-G-WF |
CEM360N3X22D-G-WF |
CEM500N3X22D-G-WF |
CEM850N3X32D-G-WF |
||
|
扭矩范围[N･m] |
MIN.～MAX. |
40～200 |
72～360 |
100～500 |
170～850 |
|
|
1 DIGIT |
0.2 |
0.4 |
0.5 |
1 |
||
|
扭矩范围[kgf･cm] |
MIN.～MAX. |
400～2000 |
720～3600 |
1000～5000 |
ー |
|
|
1 DIGIT |
2 |
4 |
5 |
ー |
||
|
扭矩范围[kgf･m] |
MIN.～MAX. |
4～20 |
7.2～36 |
10～50 |
17～85 |
|
|
1 DIGIT |
0.02 |
0.04 |
0.05 |
0.1 |
||
|
扭矩范围[lbf･in] |
MIN.～MAX. |
360～1700 |
650～3100 |
890～4400 |
ー |
|
|
1 DIGIT |
2 |
4 |
5 |
ー |
||
|
扭矩范围[lbf･ft] |
MIN.～MAX. |
30～150 |
52～260 |
73～360 |
124～620 |
|
|
1 DIGIT |
0.2 |
0.4 |
0.5 |
1 |
||
|
尺寸[mm] |
全长 |
L’ |
475 |
713 |
949 |
1387 |
|
重量[kg] |
0.86 |
1.21 |
4.08 |
5.22 |
|
无线标准 |
IEEE802.11a / b / g / n |
|
|
频率波段 |
11b / g / n |
2.4 / 5GHz |
|
11b / g |
2.4GHz |
|
|
11n / a |
5GHz |
|
|
传输速度 |
11b |
最大11Mbps |
|
11a / g |
最大54Mbps |
|
|
11n |
最大72.2Mbps |
|
|
调制系统 |
11b |
DSSS |
|
11a / g / n |
OFDM |
|
|
验证方法 |
WAP2 |
|
|
协议 |
TCP / IPv4 |
|
|
通信距离 |
约50m |
|
|
显示 |
电源 LED |
|
|
确认连接 LED |
||
|
认证 |
TELEC、FCC、IC、SRRC |
数据管理系统的构建示例
产品尺寸图：
CEM3-G-WF尺寸图
注意
其他详细尺寸请参照CEM3。
此型号不能使用PH（管扳手头）型交换头。
备注
（注）交换头根部的详细尺寸，请咨询。
