: 日本三丰mitutoyo数显千分表

日本三丰mitutoyo数显千分表543-391B，543系标准型ABSOLUTE数显指示表，分辨力为0.001mm，平型后盖，指示表打开后，ABS (absolute) 传感器可恢复最后的原点位置，通过设定上限和下限值，可进行公差判定测量。

产品展示Product show

日本三丰mitutoyo数显千分表543-391B
543-391B数显千分表
日本三丰mitutoyo数显千分表

产品参数Product Parameter

产品特点：

543系列标准型

　　ID-CX ABSOLUTE数显指示表

1.指示表打开后，ABS (absolute) 传感器可恢复最后的原点位置；

　　2.ABSOLUTE 线性编码器，因消除了超速误差而使可靠性得以提高；

　　3.通过设定上限和下限值，可进行公差判定测量；

　　4.仅一块电池就能实现连续使用约7000小时的使用寿命。

　　5.配有数据输出端口，使其能连入测量网络系统和统计过程控制系统。

产品特点：

　大型号液晶显示屏

　　大型号液晶显示屏可显示 11mm 字符，该字符的面积是现有产品 (显示 8.5mm 字符) 字符面积的 1.5 倍，从而测量值极易

读取。

三大按钮

流行的三大按钮设计，用在像 ABS ID-N/ID-B 抗冷冻数显指示表，使按钮和操作变得更容易。

计算 : f (x) = Ax

　　在测量夹具上放置 ID-CX，设置乘数系数 (任意值)，可以不使用换算表直接得到测量结果 (见下图示例)，使测量效率得到

提高。

330°旋转显示

显示表盘可以旋转33 0°，可以从所需角度轻松读取测量结果。

函数锁定

设置函数锁定可以防止由于疏忽改变预置函数的设置，保证测量结果的可性。

规格：

货号		型号		分辨力	测量范围	全量程精度*	测力	备注
带耳后盖	平型后盖	型号		分辨力	测量范围	全量程精度*	测力	备注
543-390	543-390B	ID-C112X	ID-C112XB	0.001mm	12.7mm	0.003mm	1.5N 以下	—
543-394	543-394B	ID-C112CX	ID-C112CXB	0.001mm	12.7mm	0.003mm	0.4N - 0.7N	低测力
—	543-470B	—	ID-C125XB	0.001mm	25.4mm	0.003mm	1.8N 以下	—
—	543-490B	—	ID-C150XB	0.001mm	50.8mm	0.005mm	2.3N 以下	—
543-400	543-400B	ID-C1012X	ID-C1012XB	0.01mm	12.7mm	0.02mm	0.9N 以下	—
543-404	543-404B	ID-C1012CX	ID-C1012CXB	0.01mm	12.7mm	0.02mm	0.2N - 0.5N	低测力
—	543-474B	—	ID-C1025XB	0.01mm	25.4mm	0.02mm	1.8N 以下	—
—	543-494B	—	ID-C1050XB	0.01mm	50.8mm	0.04mm	2.3N 以下	—

*不包括量化误差

产品尺寸：

日本三丰数显千分表543-390尺寸图

注：货号后加“B”的型号为平型后盖，其它为带耳后盖

规格

　　精度 : 参见规格 (不包括量化误差)

　　分辨力 : 0.01mm 型 0.01mm

　　0.001mm 型 0.01mm/0.001mm

　　显示 : 6 位 LCD 指示

　　长度基准 : ABSOLUTE 静电电容式线性编码器

　　最大反应速度 : 无限制 (不支持扫描型测量)

　　测力 : 参见规格

　　轴套直径 : 8mm (ISO/JIS 型)

　　电池 : SR44 (1 个), 938882 用于数显显示

　　(标准附件)

　　电池寿命 : 正常使用情况下约为 7,000 小时

　　尘 / 水防护等级 : 达到 IP42 防护等级

　　功能

　　原点设置、调零、GO/±NG 判断、计数方向转换、自动

　　电源开 / 关、内置计算、函数锁定、数据保持、数据输

　　出

　　警告 : 低电压、计算误差、溢出错误、

　　公差极限设置错误

　　选件

　　21EZA198: 测杆提升杆 (12.7mm ISO/JIS 型)

　　21EZA105: 测杆提升旋钮 (12.7mm ISO/JIS 型)*

　　21EZA197: 测杆提升旋钮 (25.4mm 型)

　　21EZA200: 测杆提升旋钮 (50.8mm 型)

　　540774: 测杆提升线缆 12.7mm 和 25.4mm

　　02ACA571: 附加测杆弹簧 (25.4mm 型)**

　　02ACA773: 附加测杆弹簧 (50.8mm 型)**

　　101040: 带中心耳后盖 (25.4mm 和50.8mm, ISO/JIS 型)

　　137693: 测杆提升杆(测量范围 : 25.4 和 50.8mm)

　　(25.4mm 和 50.8mm 型号作为标准配置)

　　* 不适于低测力型

　　** 指示表反向定位时使用

　　U-WAVE-T 连接电缆 (160mm): 02AZD790F

　　脚踏开关 : 02AZE140F

　　SPC电缆 :

　　1m (905338)

　　2m (905409)

　　USB-ITN-F (2m) : 06AFM380F

　　三丰 Digimatic 微型处理器

　　DP-1VA LOGGER: 264-505DC

　　三丰指针式指示表测针

　　2系列可更换后盖

　　测量台架

规格

　　回程误差 : 分辨力为 0.01mm ：0.02mm 以下

　　分辨力为 0.001mm ：0.002mm 以下

　　重复精度 : 分辨力为 0.01mm ：0.01mm 以下

　　分辨力为 0.001mm ：0.002mm 以下

　　低测力型测力的设置

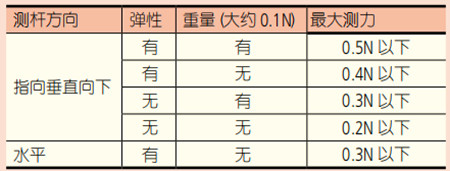

543-404/404B

数据1
　　注释)上表显示以外的其它组合不能保证。

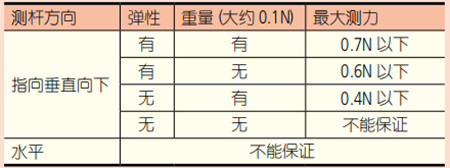

　543-394/394B
数据2
　　注释)上表显示以外的其它组合不能保证。
