TD8410/TD8411旋转平台表磁分布测试系统,高斯计测量范围：0~2000mT(20KG），分辨力:0.1mT,精度±0.5%，由测试平台（内置数字特斯拉计、探头定位装置、旋转卡盘、运动控制器）、计算机及全自动测量软件组成。可对柱型永磁铁、多级磁环、小型电机转子、磁瓦等样品的表面磁场进行二维(TD8410)或三维扫描(TD8411)。
旋转平台表磁分布测试系统,高斯计测量范围：0~2000mT，分辨力:0.1mT,精度±0.5%，由由测试平台（内置数字特斯拉计、探头定位装置、旋转卡盘、运动控制器）、计算机及全自动测量软件组成。可对柱型永磁铁、多级磁环、小型电机转子、磁瓦等样品的表面磁场进行二维(TD8410)或三维扫描(TD8411)。
TD8410旋转平台表磁分布测试系统
TD8411旋转平台表磁分布测试系统
径向霍尔探头
产品介绍：
TD8410/TD8411旋转平台表磁分布测试系统,高斯计测量范围：0~2000mT(20KG），分辨力:0.1mT,精度±0.5%，由由测试平台（内置数字特斯拉计、探头定位装置、旋转卡盘、运动控制器）、计算机及全自动测量软件组成。可对柱型永磁铁、多级磁环、小型电机转子、磁瓦等样品的表面磁场进行二维(TD8410)或三维扫描(TD8411)。适用于磁材生产商、电机制造商、零件加工企业等对原料或产品的表磁分布性能进行快速批量的检测。
主要应用：
●环型样品测试:测试圆柱型永磁、多极磁环、磁瓦、小型电机转子、磁辊等样品。
●平面样品测试:可选配平面样品夹具和轴向霍尔探头，用于测量不同尺寸的平面样品、立方体样品的表磁分布特性。
3.平台功能特点
●数字特斯拉计:测量范围:0~2000 mT,最小分辩力:10μT,测量不确定度±0.5%。
●标配径向探头，也可根据测试需要选择轴向探头(适合测平面样品)。
●霍尔探头的传感芯片由耐磨材料封装，材质有弹性不易折断。
●三轴定位装置:三轴由精密步进电机驱动,可带动霍尔探头在XYZ三个方向上移动。
●旋转测试平台:测试平台上装有旋转卡盘，采用精密步进电机驱动，细分度可达60000/360°，以带动被测样品在W轴
方向旋转。
●卡盘及轴承选用进口品牌，同心度达0.05 mm,运行更加平稳。
●四轴运动控制:XYZW轴的运动控制具有软件自动控制和按键手动控制二种模式。
●平面样品央具(选件):用于测试不同尺寸的平面样品、立方体样品等。
4.软件功能特点
●自动测试软件，设置参数，软件即可自动完成所有测量过程。
●可测量样品的极数、极性、磁极的峰值、角度、面积、宽度、半高宽、磁角度等。
●多种磁场单位可选:mT、G、A/m、Oe等。
●每个测试参数的结果中包含最大值、最小值、平均值、标准差。

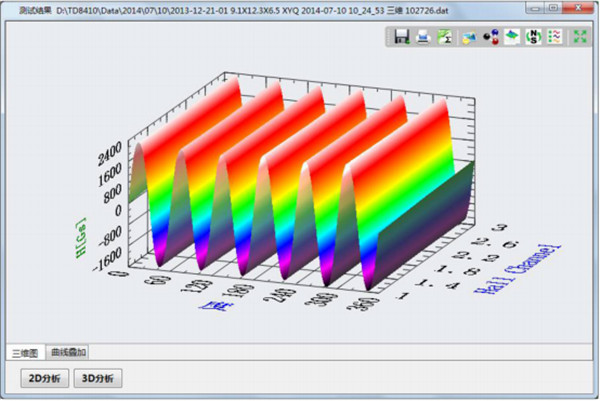

●可自动绘制X-Y直角坐标磁场分布图、极坐标磁场分布图、三维磁场分布图等。
●用户可自行配置测试方案，包含启动点、停止点、运动速度、最小步进值等参数，适用于同规格样品的快速批量测试。
●实时显示被测磁场值、及磁场曲线，可实时监控采样波形，并可随时中止测试过程。
●自动侦测磁极扇区零点，并优化了对电机的控制，使启动和停止点完美重合。
●被测曲线可与标准正弦波进行对比。
●可任意设置值报警上限、下限，超限报警后可自动停止测试。

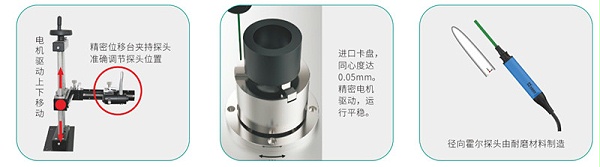

结构特点：
5.产品规格
|
特斯拉计 |
测量范围 |
0~2000 mT（20KG) |
|
最小分辨力 |
0.1mT |
|
|
最佳准确度 |
±0.5% |
|
|
旋转电机 |
电机细分数 |
60K（可定制最大达1800K） |
|
同心度 |
0.05mm |
|
|
纵向电机 |
可调行程 |
0~200 mm |
|
可调细度 |
1mm |
|
|
样品规格 |
样品夹持范围 |
外直径:Φ2mm~70 mm |
|
内直径:Φ24mm~64 mm |
||
|
样品直径 |
最大Φ350mm |
|
|
样品重量 |
最大约3kg（可定制最大达50kg） |
备注:●若样品超出以上内径、外径夹持范围,可定制卡盘或定制工装。
●若需测量ABS密封圈的单极误差和累积误差，可定制。
●TD8410配备旋转电机(二维扫描), TD8411配备旋转电机与纵向电机(三维扫描)。.
6.测试软件界面

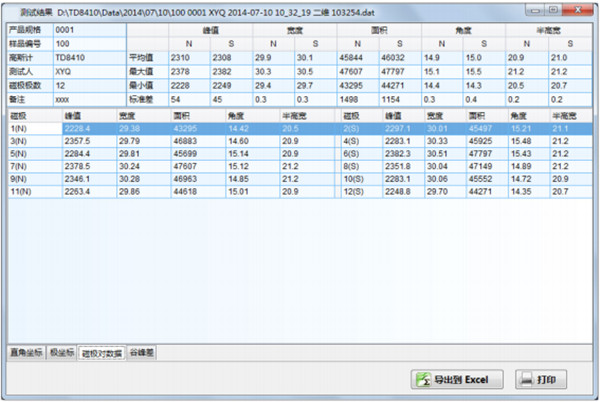

测试结果
测试结果及磁场曲线（波形可放大）

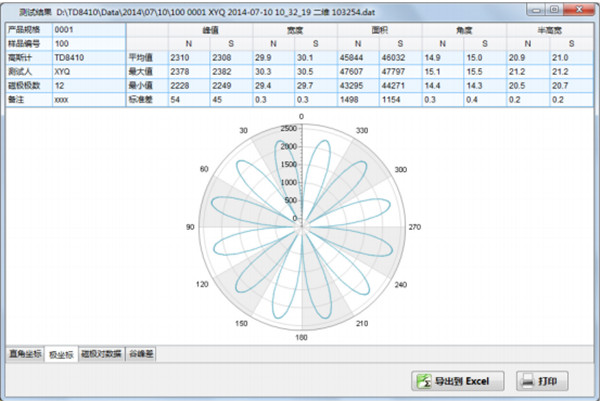

测试结果及极坐标图
