TD8411旋转平台表磁分布自动测试系统，用于测量永磁材料表面磁场分布的设备,,测量范围：0～2000 mT，分辨力小至0.1 mT，可测试不同尺寸的圆柱型永磁、多极磁环、磁瓦、小型电机转子等。适用于磁材生产商、电机制造商、零件加 工企业等对原料或产品的表磁分布性能进行快速批量的检测。
TD8411旋转平台表磁分布自动测试系统，用于测量永磁材料表面磁场分布的设备,,测量范围：0～2000 mT，分辨力小至0.1 mT，可测试不同尺寸的圆柱型永磁、多极磁环、磁瓦、小型电机转子等。适用于磁材生产商、电机制造商、零件加 工企业等对原料或产品的表磁分布性能进行快速批量的检测。
TD8411旋转平台表磁分布自动测试系统
表磁分布测量系统
表磁分布自动测试系统
产品介绍：
TD8411旋转平台表磁分布自动测试系统，是一款专用于测量永磁材料表面磁场分布的设备，主要由测试平台(内置数字特斯拉计、探头三轴定位装置、旋转卡盘、运动控制器)、计算机及系统级软件组成。具有设计先进、简单实用、操作方便等特点。适用于磁材生产商、电机制造商、零件加 工企业等对原料或产品的表磁分布性能进行快速批量的检测。
平台功能特点：
1.数字特斯拉计：测量范围：0～2000 mT ，最小分辨力：0.1 mT，测量不确定度达±0.5%。 霍尔探头的传感芯片由耐磨材料封装，材质有弹性不易折断。
2.三轴定位装置：采用精密手动组合位移台夹持探头，调节其精准定位至起始测试点。
3.旋转测试平台：测试平台上装有旋转卡盘及轴承，采用精密步进电机驱动，细分度可达 60000/360°，以带动被测样品在 W 轴方向旋转。
卡盘及轴承选用进口品牌，同心度达 0.05 mm ，运行更加平稳。
主要应用：
环型样品测试：可测试不同尺寸的圆柱型永磁、多极磁环、磁瓦、小型电机转子等。

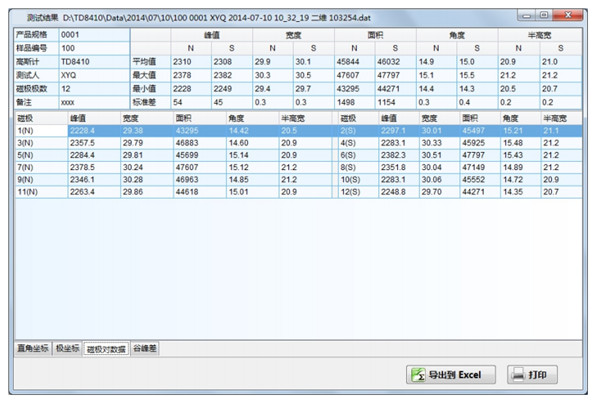

测量表磁参数：极数、极性、磁极的峰值、角度、面积、宽度、半宽高、充磁角度； 每个表磁参数的结果中均包含最大值、最小值、平均值、标准差等。

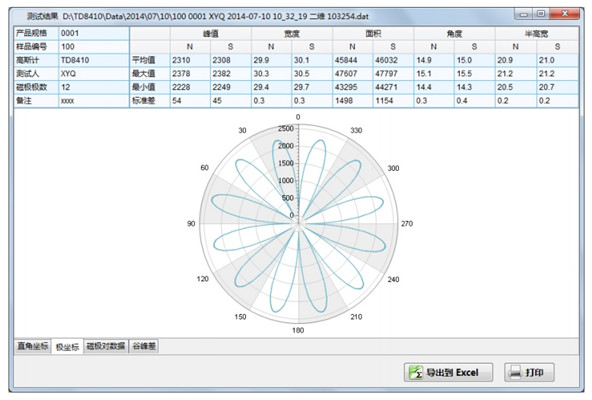

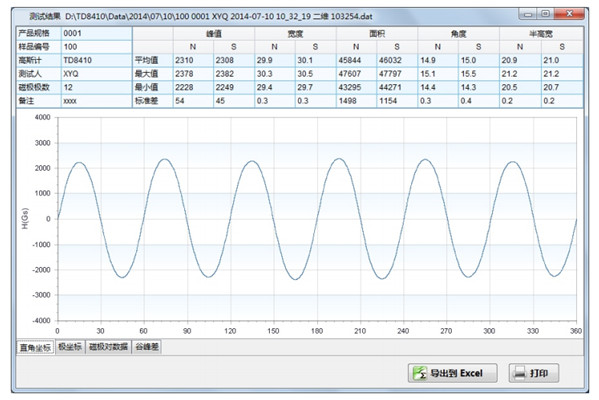

绘制表磁曲线：X-Y 直角坐标磁场分布图、极坐标磁场分布图、三维磁场分布图等。
产品规格：
|
特斯拉计 |
测量范围 |
0～2000 mT |
|
最小分辨力 |
0.1 mT |
|
|
最佳测量不确定 |
0.50% |
|
|
旋转电机 |
电机细分数 |
60000 |
|
同心度 |
0.05mm |
|
|
纵向电机 |
可调行程 |
200mm |
|
可调细度 |
1mm |
|
|
样品规格 |
卡盘夹持范围 |
外直径：Φ 2 mm ～70 mm |
|
样品直径 |
最大 Φ 350 mm |
|
|
样品质量 |
最大 3 kg |
备注：
若样品超出以上内径、外径夹持范围，可另选配卡盘或者定制工装。
若需要测量 ABS 密封圈的单极误差和累积误差，可定制。
重负载、高细分的旋转平台可定制，最大中心承载 50 kg，最高细分度可达 1800k 。
一般技术规格：
供电电源：AC ( 220 ± 22 ) V，( 50 ± 2 ) Hz
工作环境： 0 ℃～40 ℃，40%
～80% R·H，不结露
装置尺寸：500 mm × 300 mm × 620 mm（宽×深×高）
装置重量：约 25 kg
通讯接口：RS232

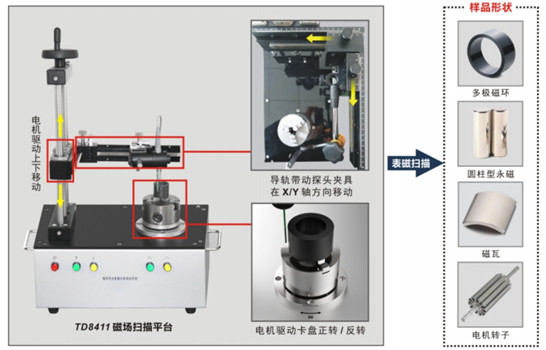

扫描平台结构示意图：
软件功能特点：
1.系统配有自动测试软件，除设置参数外，软件可自动完成所有测量过程。
2.实时显示被测磁场值、及磁场曲线，可实时监控采样波形，并可随时中止测试过程。
3.软件能自动侦测磁极扇区零点，并优化了对电机的控制，使启动和停止点可以重合。
4.可设置报警，可任意设置报警上限、下限；并可选择超限报警后停止测试。
5.具有与正弦波对比功能，可将被测曲线与标准正弦波进行对比。
6.可自动测量样品的极数、极性、磁极的峰值、角度、面积、宽度、半高宽、充磁角度等；多种磁场单位可选：mT
、G 、A/m 、Oe 等。
7.每一个测试参数的结果中包含最大值、最小值、平均值、标准差。
8.可自动绘制 X-Y 直角坐标磁场分布图、极坐标磁场分布图、三维磁场分布图等。
9. 文件管理功能强大，具有自动保存数据，删除数据，清除全部数据等功能
系统配置清单：
|
序号 |
品名 |
单位 |
数量 |
配置 |
备注 |
|
1 |
TD8411表磁测试平台 |
台 |
1 |
标配 |
含探头三轴定位装置 |
|
2 |
专用测试软件 |
套 |
1 |
标配 |
含安装光盘 |
|
3 |
说明书及合格证 |
套 |
1 |
标配 |
|
|
4 |
测试导线、随供附件 |
套 |
1 |
标配 |
|
|
5 |
工作台 |
台 |
1 |
选件 |
摆放电脑、打印机等 |
|
6 |
HP 计算机 |
台 |
1 |
选件 |
主流配置 |
|
7 |
激光打印机 |
台 |
1 |
选件 |
|
软件界面：

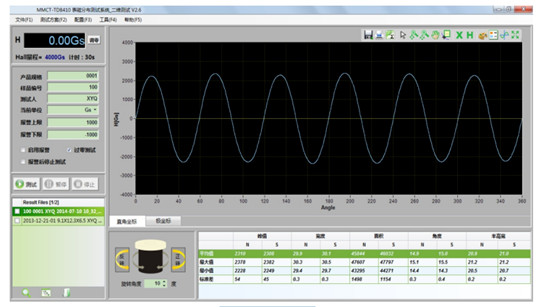

软件主测试界面

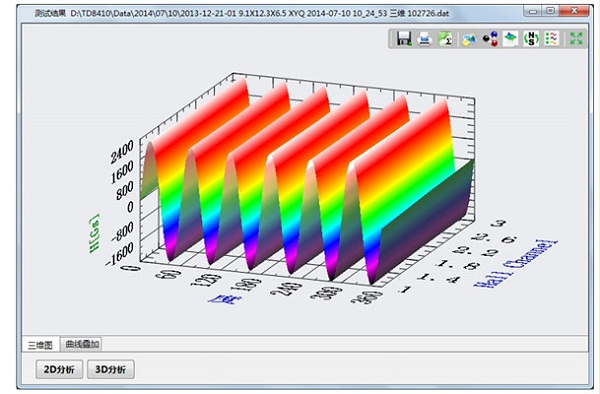

表磁三维分布图
